小程序canvas繪制K線，從0開始的日記（一）
發布時間：2018-04-08 12:10 所屬欄目：小程序開發教程
只有canvas的api，要搞一個成熟的K線圖組件出來，對我來說是一個巨大的挑戰，但是沒辦法，小程序中，由于api的細微差別，成熟的三方框架用不了，只好硬著頭皮自己來。從熟讀api開始，一步一步嘗試，希望能有所成就。- -！壓力巨大，開擼吧！！
先創建一個canvas元素，以后所有的例子都要用到他，設置好id，綁定好事件，不出意外，canvas元素應該不會改動了
// canvas.wxml
<canvas canvas-id="stage" class="stage"
bindtouchstart="touchstart"
bindtouchmove="touchmove"
bindtouchend="touchend"
bindtouchcancel="touchcancel"
bindlongtap="longtap" >
</canvas>
// canvas.wxss
.stage {
width: 100%;
height: 200px;
margin: 20px auto;
background-color: #fff;
}
通過官方文檔api的學習，發現一個圖形，從繪制開始，到結束都有一定的規律，比如畫一個矩形
// 第一步：聲明一個canvas對象
const ctx = wx.createCanvasContext('stage')
// 第二步：定義要繪制的內容
ctx.setFillStyle('red')
ctx.fillRect(10, 10, 150, 75)
// 第三步：根據第二步中繪制的內容，將圖像畫出來
ctx.draw()
這樣，就搞定了矩形

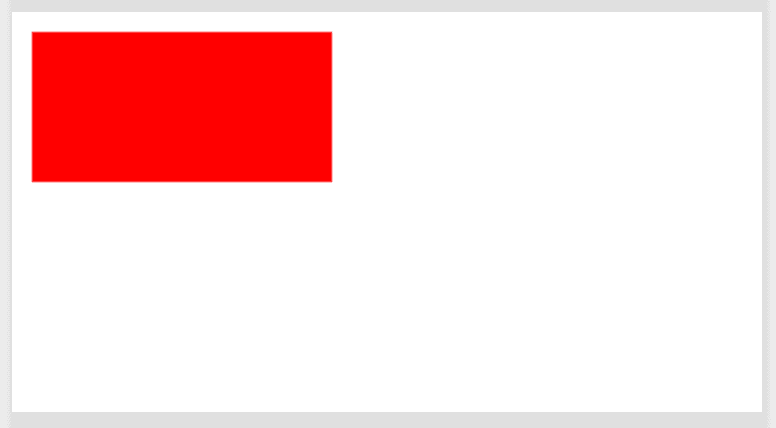

第一個矩形
填充樣式很多，比如說線性漸變，圓角漸變等，這些都不是重點，需要的時候找api即可，重點在于如果想要繪制圖片的同時，還想畫一條線，并且寫入幾個文字應該怎么玩？
根據剛才發現的規律，在第二步中分別定義就行，試試看
const ctx = wx.createCanvasContext('stage')
ctx.setFillStyle('red')
ctx.fillRect(10, 10, 150, 75)
ctx.beginPath()
ctx.moveTo(10, 100)
ctx.lineTo(150, 100)
ctx.setStrokeStyle('red')
ctx.stroke()
ctx.setFontSize(20)
ctx.setFillStyle('orange')
ctx.fillText('canvas 真尼瑪難！', 10, 150)
ctx.draw()
發現凡是填充內容，都是用的跟fill有關的api，凡是填充線條，都是跟stroke有關的api，每一個圖形的繪制，都以一次填充結束，上面我們畫的圖形如下

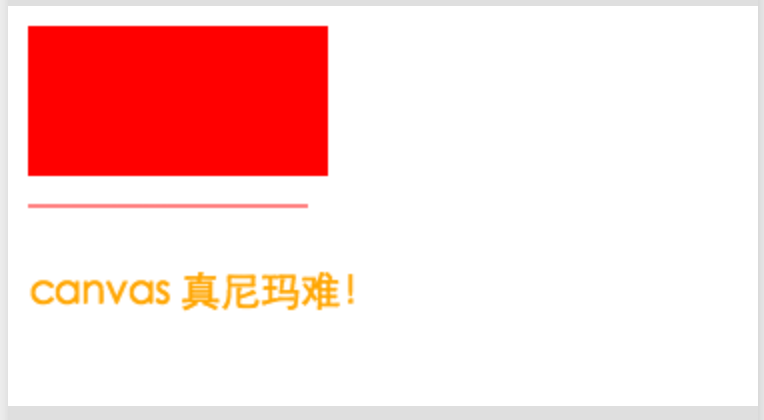

同時繪制矩形線條和文字
思考坐標
.
canvas 畫布的坐標跟我們數學上常用的坐標不太一樣，它的(0, 0)點在畫布的左上角，可是實際使用時，我們要將坐標原點放在左下角，或者我們生成的坐標系的原點處。因此，在傳入數據時，我們要講數據進行處理才能符合我們的實際使用。
我的canvas高度為200，因此左下角的坐標點為(0, 200)，這時我們根據常識希望畫一個從(0, 0)到(200, 100)的直線，那么我們應該這樣做
line([0, 0], [200, 100])
function line (coors, coore) {
const ctx = wx.createCanvasContext('stage')
ctx.beginPath()
ctx.setStrokeStyle('red')
ctx.moveTo(coors[0], 200 - coors[1])
ctx.lineTo(coore[0], 200 - coore[1])
ctx.stroke()
ctx.draw()
}

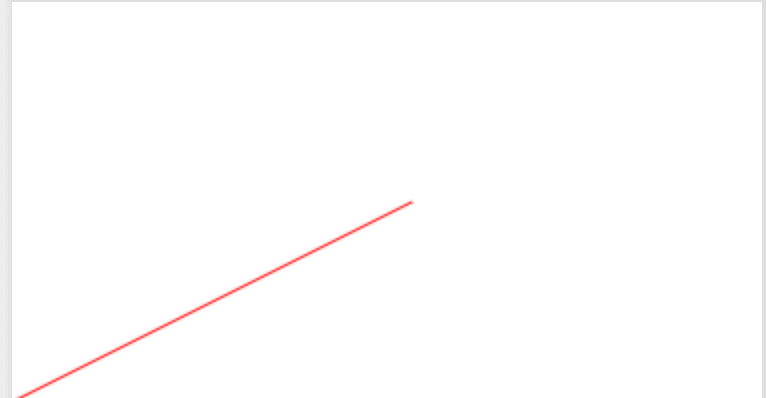

坐標轉換
如果我們想要畫一個折線圖，從上面的例子可以看出，無非就是根據傳入的數據，多做幾次ctx.lineTo操作即可，根據這個思路可以封裝一個折線圖方法
line (canvasId, options) {
let windowWidth = 0
wx.getSystemInfo({
success (result) {
windowWidth = result.windowWidth
}
})
let a = windowWidth / (options.xAxis.length-1)
let data = []
options.xAxis.map((item, i) => {
data.push([i * a, 200 - options.yAxis[i]])
})
const ctx = wx.createCanvasContext(canvasId)
ctx.beginPath()
data.map((item, i) => {
if (i == 0) {
ctx.moveTo(item[0], item[1])
}
ctx.lineTo(item[0], item[1])
})
ctx.setLineWidth(1)
ctx.setLineCap('square')
ctx.setStrokeStyle('red')
ctx.stroke()
ctx.draw()
}

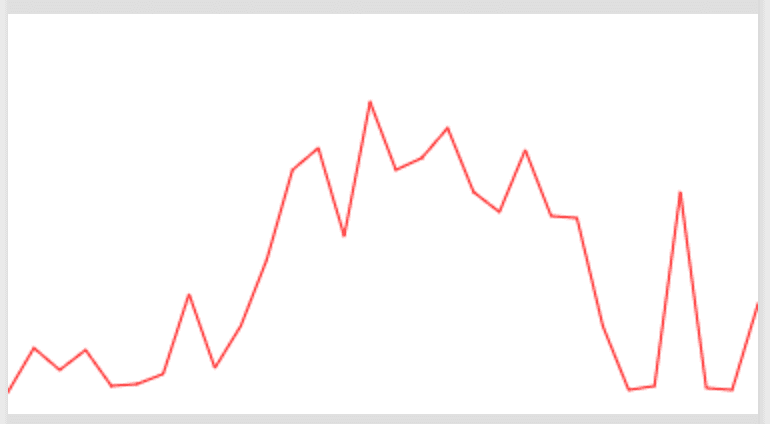

在onLoad中調用
onLoad (e) {
this.line('stage', {
xAxis: [1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30],
yAxis: [11, 33, 22, 32, 14, 15, 20, 60, 23, 44, 77, 122, 133, 89, 156, 122,128, 143, 111, 101, 132, 99, 98, 44, 12, 14, 111, 13, 12, 55]
})
},
