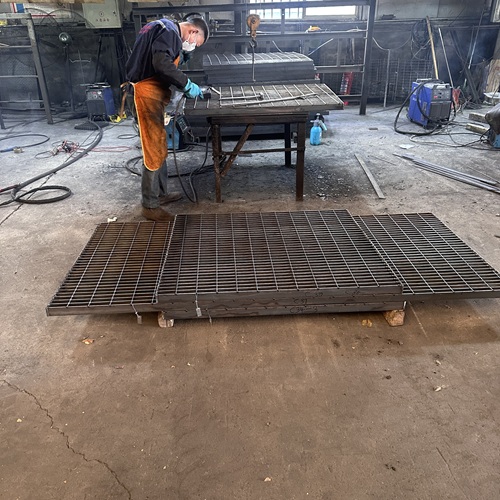

在工業(yè)設(shè)施和商業(yè)建筑中，鋼格柵板作為一種重要的功能性材料，其防腐性能直接關(guān)系到使用壽命和安全性。據(jù)領(lǐng)域統(tǒng)計，約40%的鋼格柵板在投入使用3-5年內(nèi)或多或少生銹，遠低于預(yù)期的10-15年使用壽命。這種早期失效不僅增加了維護成本，還可能造成結(jié)構(gòu)安全風險。表面上看，生銹是一個材料問題，但實際上涉及到材料選擇、工藝、安裝和維護的全鏈條要素。掌握鋼格柵板腐蝕的真正原因，不僅可以幫助用戶避免損失，還可以為工程決策提供科學依據(jù)，使基礎(chǔ)設(shè)施在惡劣環(huán)境下具有長期價值。
一、鋼格柵板鍍鋅層質(zhì)量問題導(dǎo)致基本保護無效。
熱
鍍鋅層厚度不足70μm或
鍍鋅前酸洗不到位會使鋅層附著力降低50%以上；某污水處理站應(yīng)用
鍍鋅層僅45層μm格珊，6個月內(nèi)焊縫處出現(xiàn)大面積生銹；優(yōu)質(zhì)產(chǎn)品應(yīng)保證鋅層厚度≥85μm，每平方米鋅的附著量≥610g，表面光滑無滲漏，鹽霧試驗1000小時無紅銹。這些參數(shù)是防腐性能的基本保證，不能犧牲降低成本的主要指標。
二、鋼格柵板使用場景超出材料防腐能力范圍。
高鹽霧和強酸堿環(huán)境會加速鋅層的消耗。一般來說，熱
鍍鋅格柵在pH5或>9環(huán)境中的腐蝕深度會提高3-4倍；沿?；S平臺忽視環(huán)境評價，采用標準
鍍鋅格柵暴露在含氯離子環(huán)境中，2年生銹率為35%；專業(yè)選擇應(yīng)以ISO為基礎(chǔ) 9223規(guī)范腐蝕等級評定，316L
不銹鋼材料或附加防銹處理用于C4以上環(huán)境，防止材料與環(huán)境不匹配導(dǎo)致的早期無效。
三、鋼格柵板安裝過程中的機械損傷破壞了防腐層的完整性。
起吊、切割或踐踏造成的
鍍鋅層劃傷將使局部腐蝕率提高5倍；電廠安裝采用鋼絲繩直接拖動格珊，表面
鍍鋅層損壞，3個月后銹擴散；軟塑料吊帶標準安裝標準應(yīng)用，嚴禁直接踐踏成格珊，切割后立即進行防腐修復(fù)，不可避免的損壞區(qū)域采用富鋅漆覆蓋，修復(fù)防腐屏障的完整性。

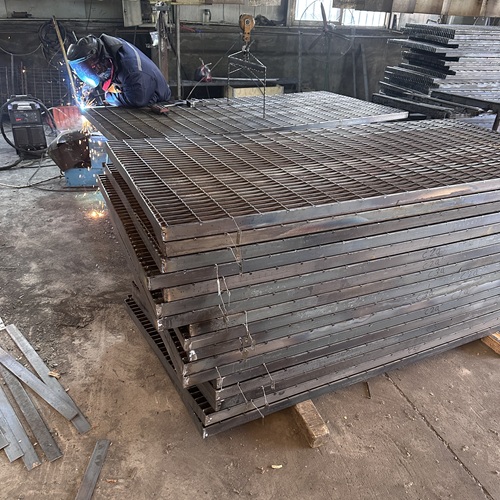

四、鋼格柵板焊接點防腐處理不當造成腐蝕起點。
焊接高溫損壞
鍍鋅層。如果沒有二次防腐，焊縫會優(yōu)先腐蝕；某海上平臺節(jié)點焊接后未處理，鹽霧條件下6個月出現(xiàn)點蝕孔；焊接后，專業(yè)工藝標準徹底清除焊縫，打磨光滑，兩次涂上富鋅底漆和油漆。涂層厚度不少于原
鍍鋅層。在高腐蝕區(qū)，可采用整板焊接來降低節(jié)點，從源頭上降低風險。
五、鋼格柵板缺乏維護加速了材料老化的過程。
長期囤積腐蝕性物質(zhì)，不清洗會改變局部pH值，加速生銹；食品廠格山表面囤積有機物未及時清洗，一年內(nèi)發(fā)生蜂窩狀腐蝕；科學維護應(yīng)制定季度檢查制度，清除囤積物，及時打磨和擦拭輕度銹蝕防腐材料，創(chuàng)建維護檔案，記錄銹蝕發(fā)展情況，增加雨季和高濕季節(jié)檢查次數(shù)，提高材料使用壽命3-5倍。
鋼格柵板腐蝕的本質(zhì)不在于材料本身，而在于缺乏整個生命周期管理。當購買關(guān)心短期成本而忽視長期價值時，當安裝追求速度而忽視工藝標準時，當維護等待無效而不是預(yù)防隱患時，生銹就成為不可避免的趨勢。專業(yè)選擇和創(chuàng)新管理不是成本上升，而是價值保護的智慧，使工業(yè)基礎(chǔ)設(shè)施在時間考驗中顯示出真正的耐久性和經(jīng)濟效益。
